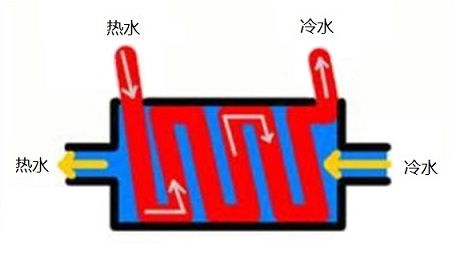

本文介紹工業內窺鏡在熱交換器(換熱器)缺陷檢測中的應用。熱交換器，是一種在流體之間傳遞熱量的裝置，也稱換熱器。這種設備用于不少應用場景或工藝中，像家里的熱水器就是，此外工業領域用的就更多了，例如：礦物燃料鍋爐、核蒸汽發生器、蒸汽冷凝器、冷卻塔、以及一些熱量回收裝置等，涵蓋制造業、電力行業、制藥等眾多行業，特別是石油化工行業。下圖是熱交換器工作原理示意圖。

熱交換器的尺寸差別很大，像發電行業通常使用比較大型的熱交換器，管式熱交換器是最常見的形式。在不斷移動的液體和頻繁變化的溫度的影響下，這些管子內部容易出現磨損、污染、涂層破損等缺陷，特別是在管壁內側堆積而成的結垢，日積月累會(huì )降低熱交換器內的熱傳遞能力，對其性能造成影響，甚至可能導致壓力問題和危險事故。

這些缺陷都發生在熱交換器的管內壁，因此要定期檢查管道內部狀況并進行必要的清潔，在清潔后同樣需求通過檢查驗證清潔效果。但是管道結構使得這些檢查無法通過常規的目視檢測來完成，需要能夠突破人眼視線局限的可視化檢測工具工業內窺鏡的輔助。

工業用內窺鏡是一種多學科通用工具，種類多樣，應用于熱交換檢測的主要是視頻內窺鏡，其組成包括：控制面板、探測管線、攝像頭（習慣上與探測管線合稱探頭）、顯示屏、光源、電池等，其特色在于通過成像技術拓展人眼能力，從而實現更深遠、甚至跨越障礙的可視化探查。在熱交換器檢測應用中多采用一體化集成式設計的——手持式內窺鏡，操作更方便，而且不受復雜工況的影響。

使用手持式內窺鏡檢測熱交換器時，操作者一手將探測管和攝像頭深入至待檢測管道的內部，然后通過另一只手控制內窺鏡控制面板上的操縱桿，讓攝像頭朝不同的方向旋轉移動（也稱導向控制），并通過顯示屏觀察換熱器內部的情況，快速精準地發現氧化、污泥、鐵銹、灰塵顆粒、生物沉積物、侵蝕、腐蝕、以及結垢等問題。針對發現的問題對換熱器進行養護或清潔后，同樣可以使用內窺鏡查看效果。

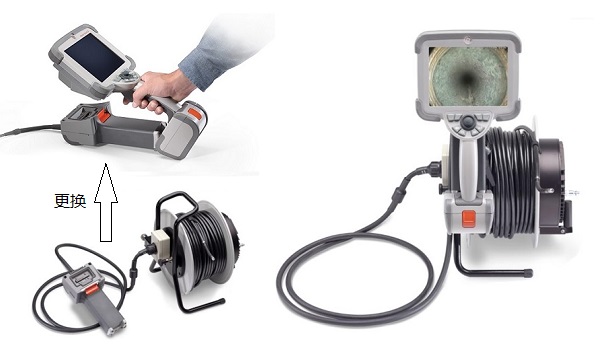

在內窺檢測過程中，攝像頭導向功能對于全面檢查意義重大。對于大型熱交換器，管道往往比較長，這種情況下，電控導向如果無法滿足深邃區域檢測要求的話，可以選擇氣動導向。韋林工業視頻內窺鏡  Mentor Visual iQ 支持通過“QuickChange”技術靈活更換探頭，因此可以根據熱交換器檢測需求，用 LongSteer 氣動導向探頭替換電動導向探頭，從而實現更長距離的靈敏導向，助力熱交換器的高效全面檢測。

工業內窺鏡在熱交換器缺陷檢測中的應用，以及氣動導向工業內窺鏡的更多信息，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
