工業內窺鏡的誕生是為了在不破拆的情況下輔助檢測者觀察物體內部狀況，在檢測過程中，檢測圖像既是連接物體內外的橋梁，更是達成這一檢測目的的重要紐帶。因此，要實現不漏檢、不誤檢、測量精準的高質量檢測，關鍵在于——高質量?jì)雀Q檢測圖像，即：圖像清晰、色彩還原好、低失真（低畸變），也就是檢測畫面應盡可能地接近真實檢測場景，這樣檢測者才能準確洞察存在的問題。

得到高質量?jì)雀Q檢測圖像，需要多方面的協同：照明、光學鏡頭、感光元件、圖像處理、顯示器、檢測人員的操作水平等。其中，感光元件是影響圖像清晰度和色彩還原的主要因素，而光學鏡頭與圖像是否失真關系密切。因此，以下重點介紹感光元件和光學鏡頭，這兩個組件內置于探頭最前端，有時也統稱攝像頭。

首先，感光元件也稱圖像傳感器，它接收光學鏡頭透進的光線并進行光電轉換，其性能直接影響檢測圖像的清晰度和色彩還原效果。感光元件主要有CCD和CMOS兩種，兩者在明亮環境光條件下的成像效果并無顯著差別，但由于兩者在結構和工作原理上的差異，使得CCD的感光性更好，在低光照條件下的表現優于CMOS（CMOS在低照度下能夠清晰成像的有效像素數目往往大打折扣）；而且CCD還具有更好的色彩準確性和更寬的色域，因此對于需要在低光照條件下拍攝高質量照片的專業攝影器材，例如天文攝像器材，往往都采用CCD。

具體到工業內窺鏡這種檢測工具，由于探頭往往在被檢測設備或管道內部工作，沒有明亮的環境光，在這種情況下，采用CCD圖像傳感器的工業內窺鏡優勢明顯，不僅清晰展現細節，有助于檢測人員更準確地發現和觀察裂紋、腐蝕等缺陷，而且色彩還原好，便于檢測人員根據顏色差異識別金屬或非金屬等不同材料，以及腐蝕、氧化等缺陷發展的具體程度。

其次，光學鏡頭對于真實再現被檢測對象內部圖像也起著重要的作用。要得到清晰的內窺檢測圖像，應正確配置視野、焦距等參數，這一點往往都會(huì )得到重視，例如：遠距離觀察大型空間的內部結構可以選擇中遠焦鏡頭，而近距離觀察裂紋后劃痕等細微損傷，通常選擇近焦或極近焦鏡頭，這樣才能在特定的觀察距離和范圍內清晰成像。

但是很多人容易忽視光學鏡頭低失真這一要求。通常鏡頭視野越大，越容易在圖像的非中央區域出現畸變失真，對于單純觀察來說，可以通過軟件的失真校正功能做一定程度的彌補，但是對于需要精準測量的內窺檢測來說，即便是看似微不足道的圖像失真，往往也會(huì )顯著影響測量結果的準確性。

因此，在需要精準測量的工業內窺鏡應用中不應盲目追求視野過大的鏡頭。視野過大的鏡頭雖然有寬闊的視野覆蓋效果，為觀察和查找缺陷提供便利，同時也更易導致圖像出現難以校正的畸變，無法真實再現被檢測表面局部的位置、比例等信息，導致測量結果出現較大偏差。

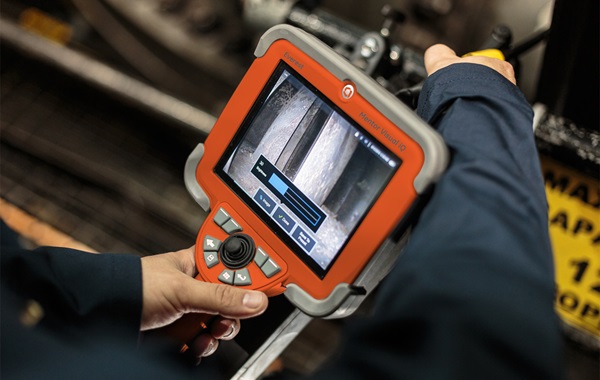

正是考慮到上述因素，測量精準的工業內窺鏡的鏡頭往往會(huì )同時兼顧觀察視野和測量準確性，例如：韋林 MViQ+ 視頻內窺鏡的單物鏡相位掃描三維立體測量鏡頭，采用105°大視野設計，既滿足了全屏高效觀察的需求，同時也有效避免了圖像畸變影響測量準確性的問題。

綜上所述，高質量?jì)雀Q檢測圖像是檢測人員敏銳洞察缺陷和精準測量的前提，是實現高質量檢測的關鍵所在，而這與感光元件和光學鏡頭息息相關。如果您有任何疑問，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
